S4 - Integrated punching-shearing center
Produktivitet innebär att uppnå maximal precision eliminera skrot och få högsta effektivitet.
Multipresshuvud
- INTRODUKTION
- KONFIGURATIONER
En enda struktur utan stopp för verktygsbyten.

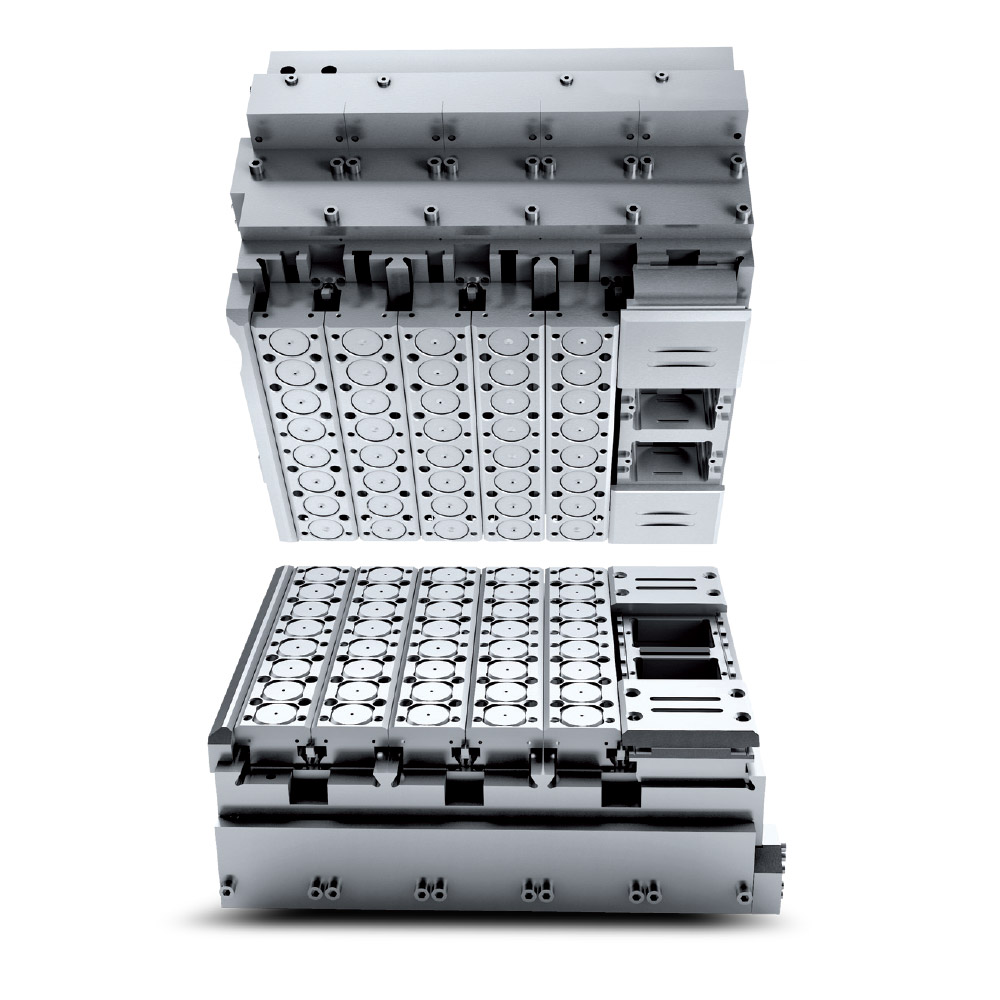

Patenterad av Salvagnini, bestående av multipresshuvud, en dyn-struktur där stansstationerna är utrustade med alla de verktyg som behövs för produktionen.
Inga stopp i maskincyklerna krävs för verktygsväxling, då alla verktygen alltid är tillgängliga.
Tack vare denna funktionen, elimineras alla rörelser som krävs för att flytta plåten till det aktiva verktyget. Denna funktion gör S4 oslagbar både vad gäller cykeltid och livslängd.

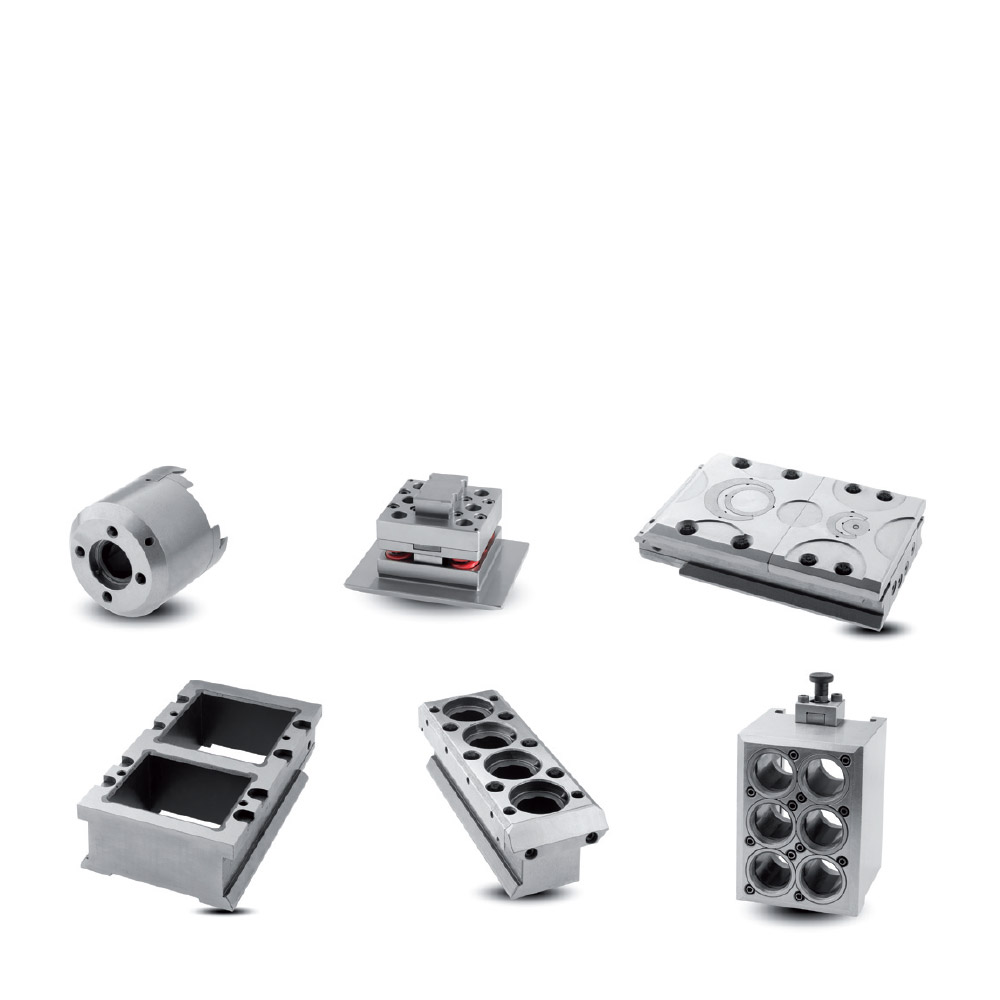

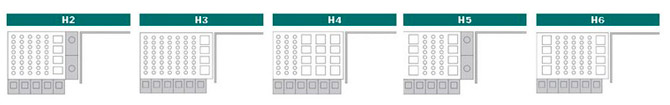

5 olika konfigurationer av multipresshuvudet.
Salvagnini erbjuder 5 olika konfigurationer av multipresshuvudet, med olika antal stationer, för att möta de olika produktionsbehoven från varje kund.
| Press specifications | Number of tools per type of head | ||||
| H2 | H3 | H4 | H5 | H6 | |
| 70kN / 7.7 ton presses with max. Ø 33 mm / 1.30" tools | 40 | 56 | 24 | 24 | 40 |
| 260kN / 28.6 ton presses with max. 90 x 90 mm / 3.50" x 3.50" tools | 4 | 4 | 12 | 8 | 8 |
| Basic configuration | 44 | 60 | 36 | 32 | 48 |
| Optional 120kN / 13.2 ton presses with max. Ø 60 mm / 2.36" tools | 5 | 6 | 6 | 5 | 6 |
| Optional 80kN / 8.8 ton embossing presses with max. Ø 60 mm / 2.36" tools | 5 | 6 | 6 | 5 | 6 |
| Optional 120kN / 13.2 ton double indexing presses with max. Ø 60 mm / 2.36" tools | 6 | 6 | 6 | 6 | 6 |
| Optional 30kN / 3.3 ton multiple presses with 6 max. Ø 33 mm / 1.30" tools each | 30 | 36 | 36 | 30 | 36 |
| Optional 55kN / 6.1 ton presses with lower embossing cylinders | 5 | 5 | 2 | 3 | 3 |
| Maximum number of punches in head | 76 | 96 | 72 | 64 | 84 |
Integrerad vinkelsax
- INTRODUKTION
- PUNCH&CUT
Eliminerar skrot och balanser kit produktion.
Saxen är "one-of-a-kind" på marknaden, som gränsar till att vara integrerad med multipresshuvudet för att skapa en gemensam struktur, gör att den ärextremt kompakt. Multifunktionssystemet säkerställer en extremt hög grad av effektivitet och prestanda. Den består av två 500 mm oberoende saxskär, ortogonalt placerade och utrustade med tillhållare föratt tillåta klippning av valfri längd längs både X- och Y-axeln.
Punch&Cut
I traditionella system, är det enskilda delar som utgör en mixad plåteller ett nestmönster som bearbetas sekventiellt när hela plåten stansas. Salvagninis Punch&Cut-funktionen, å andra sidan, erkänner varje detalj vilka stansar som tillhör varje enskild detalj, gruppera dem tillsammans därmed och bearbetar dem separat, vilket balanserar kit eller flera produktioner som generellt krävs på FMS linjer.

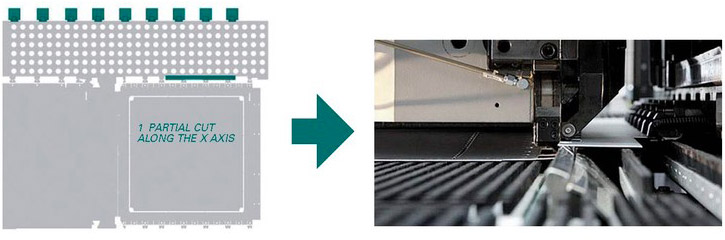

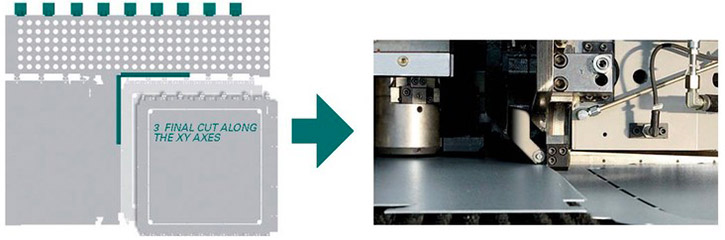

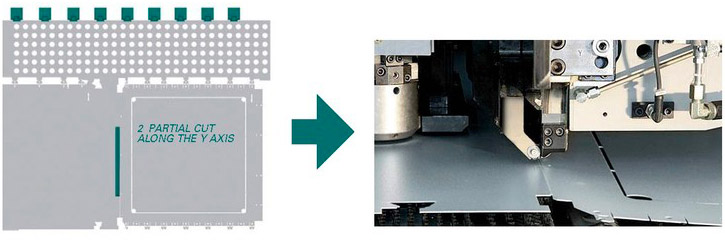

Driftläge: ingen energi, tid eller skrot till spillo
Manipulator
- INTRODUKTION
- ARKITEKTUR
Kontrollerar automatiskt ramper och minskar cykeltiderna.

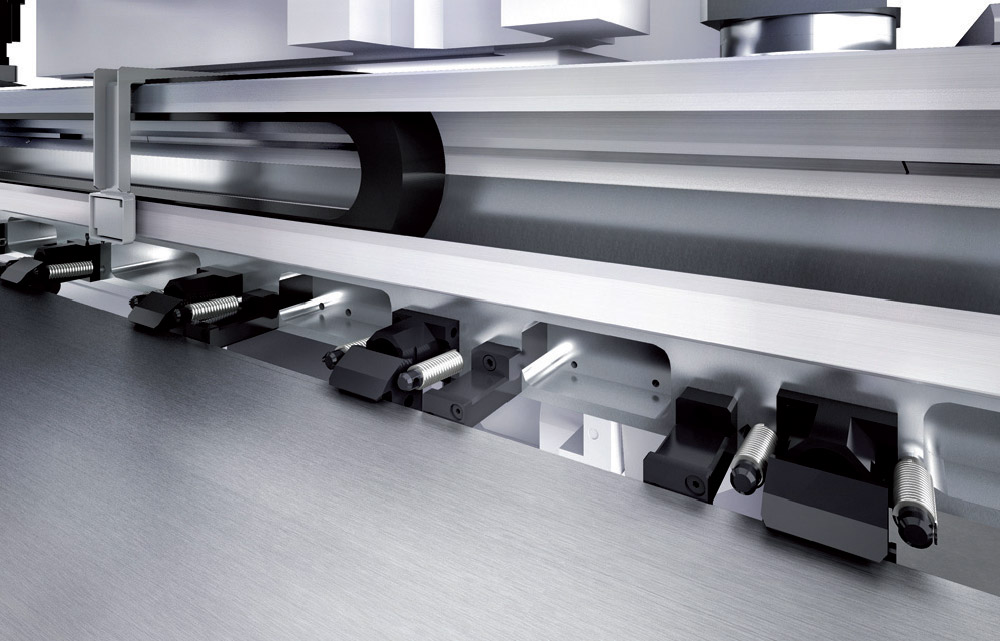

Manipulatorn är patenterad av Salvagnini, glider på styrningar som är integrerade med den nedre delen av "C" strukturen, för hög positioneringsprecision; den har en lätt flyttbar symmetrisk enhet, med nio tänger och 9 mekaniska referenser, för perfekt centrering och enastående processäkerhet.
Den långa slaglängden på 3030 mm gör att ämnen upp till 3024 mm kan bearbetas utan omtag, för utmärkt produktivitet och ojämförlig processnoggrannhet.
Dubbla motorer för överlägsen prestanda
Manipulatorn är utrustad med två parborstlösa motorer: ett par använder proprietära överlämningskinematik medan den andra använder portalstyrlogik.
Denna lösning garanterar följande fördelar:
• det ökar kraftigt manipulerings dynamiken och maximala hastigheter;
• Det minskar cykeltiderna, vilket ger maskinen högre produktivitet;
• det garanterar bearbetningens noggrannhet, tack vare den perfekt balanserad dragkraft;
• Det förbättrar dynamiken, även vid bearbetning av tjockt material, eller med typ 40 maskiner (som kan bearbeta ämnen fyra meter (157 ") långa);
• den upprätthåller noggrannhet, även med mycket långa manipulatorslag.
