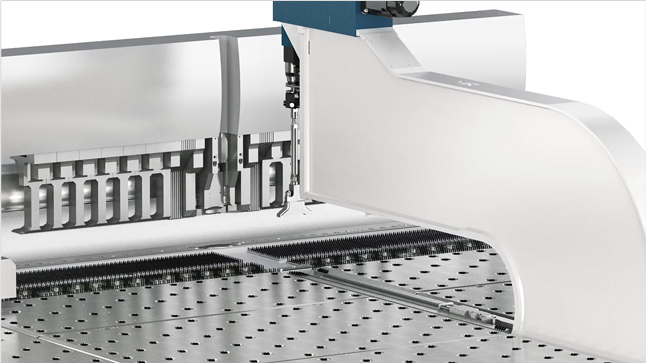

P4 - Automatisk panelbockningsmaskin

    home >Produkter >Panelbockningsmaskiner >P4 > Arbetssätt

Arbetssätt

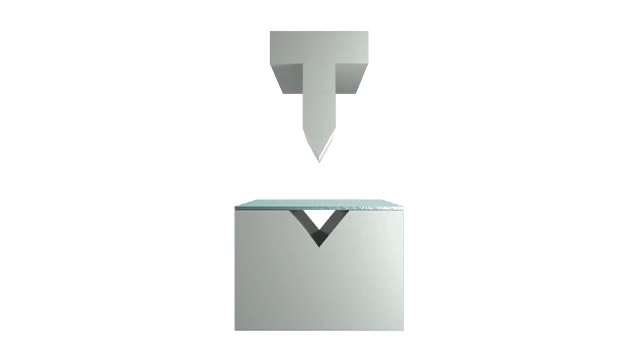

Kantpress - arbetssätt

En central bockkraft som genereras av en rörlig del (stansen) mot två fasta punkter (dynan). Materialet formas mot tre punkter utan att plåten fixeras mer än med kraften som skapas mellan dessa 3 punkter.

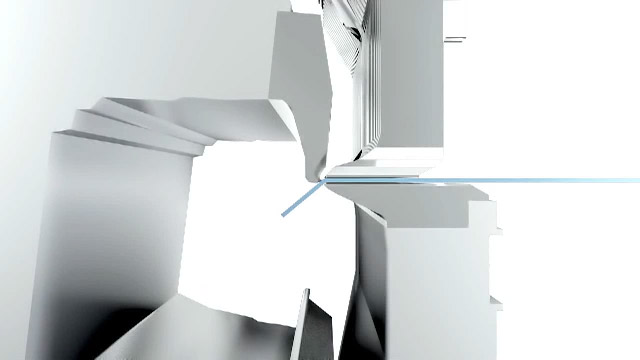

Panelbockningsmaskin - arbetssätt

Bockrörelsen genereras av ett oscillerande bockverktyg (bockkniv)

Bockkraften är från baksidan och plåten hålls fast mellan ett fast mothåll och en tillhållare som låser fast plåten. Materialet formas mot två punkter och plåten fixeras under hela bockningsförloppet med kraften från tillhållaren.





Bockning

Snabbt, enkelt och lean

Plåten förflyttas av manipulatorn vilken kan snabbt och precist rotera in den sida som skall bockas mot pressen. Tillhållaren håller fast plåten i position, så att bladen sedan kan utföra vilket som helst antal bockar, upp eller ner i snabb följd.

  • BOCK NER (NEGATIV)
  • BOCK UPP (POSSITIV)
  • OMSLAG (PLATTNING MED BOCKBLADET)

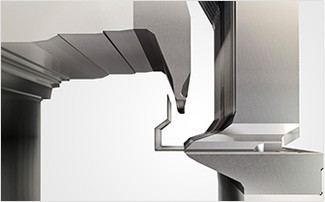

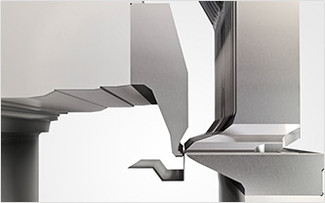

Bock ner (negativ)

Down bend negative

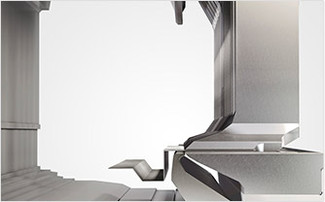

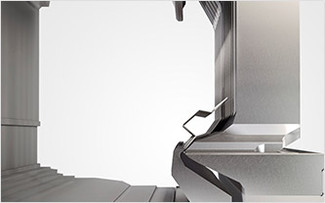

Bock upp (possitiv)

Up bend positive

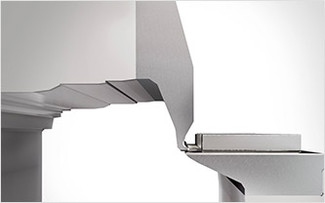

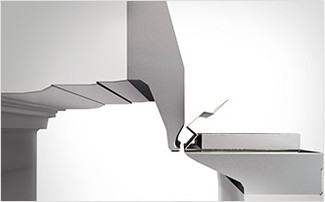

Omslag (plattning med bockbladet)

Safe edge flattened with blade
Safe edge flattened with blade
